取样冷却器的结构如何组成的

发布日期：2018-03-31 作者：点击：

取样冷却器用于锅炉房或发电厂内汽水化验取样冷却的仪器。取样冷却器，包括冷却水箱、入水管道、法兰盖、出水管道、汇流槽及若干冷却盘管；可以有效的提高水质分析的准确性，同时设备之间连接点简单。

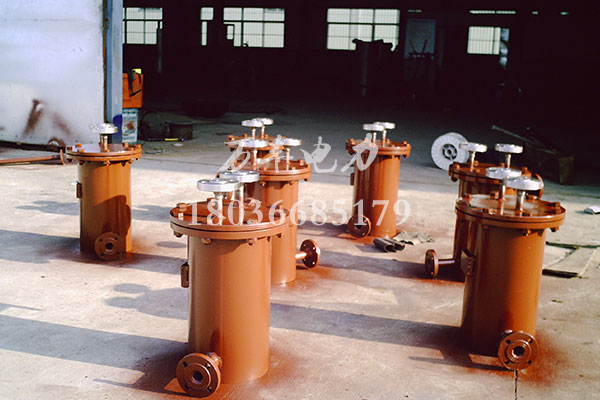

取样冷却器

冷却水箱的顶部设有与法兰盖相连接的盘管口，法兰盖上设有孔，冷却盘管的中部设置于冷却水箱内，冷却盘管的出口端及入口端分别穿过孔延伸至冷却水箱外，其中，冷却盘管的入口与锅炉相连通，冷却盘管的出口位于汇流槽的正上方，冷却盘管中的水通过冷却盘管的出口流入汇流糟内，汇流槽的底部连通有排水管；所述冷却水箱的底部设有入水口，入水管道的出口与冷却水箱的入水口相连通；冷却水箱的顶部还设有出水口，出水管道的入口与冷却水箱的出水口相连通。
