离心风机消声器
一、结构型式
离心风机消声器通过吸声盘之间的距离来适应引风机不同的风量,并保持其消声效果不变。
二、适用范围
离心风机消声器适用0.5-10t/h小型工业锅炉引风机控制空气动力性噪声,气体含尘量应低于100mg/m3(标况),以免影响使用效果。消声量14~17dB(A),压力损失≤54~100Pa,温度:≤200℃。

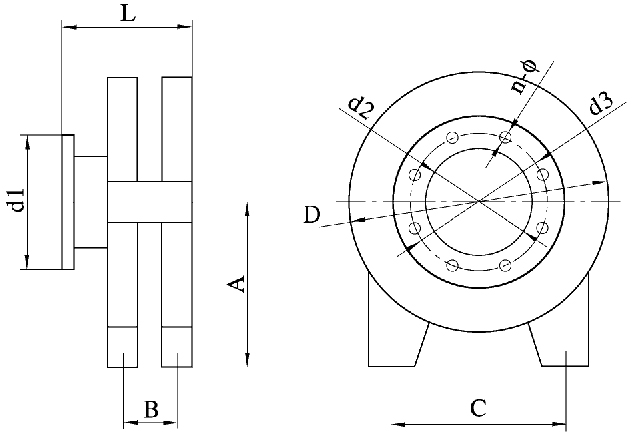

三、规格、性能、外形尺寸
型 号 | 适用风量m3/h | 适用锅炉(t/h) | 外形尺寸(mm) | 法 兰 规 格 | |||||
A | L | D | d1 | d2 | d3 | n-Φ | |||
JD-PA-1 | 2800 | 0.5 | 400 | 336 | 616 | 336 | 250 | 310 | 8-Φ12 |
JD-PA-2 | 3100 | 1 | 450 | 336 | 716 | 386 | 300 | 360 | 8-Φ12 |
JD-PA-3 | 3500 | 2 | 525 | 486 | 866 | 476 | 390 | 450 | 8-Φ12 |
JD-PA-4 | 7000 | 4 | 610 | 591 | 1026 | 538 | 450 | 493 | 10-Φ14 |
JD-PA-5 | 9000 | 6 | 800 | 745 | 1500 | 788 | 700 | 755 | 12-Φ14 |
JD-PA-6 | 12000 | 8 | 830 | 745 | 1500 | 790 | 700 | 755 | 12-Φ14 |
JD-PA-7 | 15400 | 10 | 900 | 745 | 1500 | 790 | 700 | 755 | 12-Φ14 |
